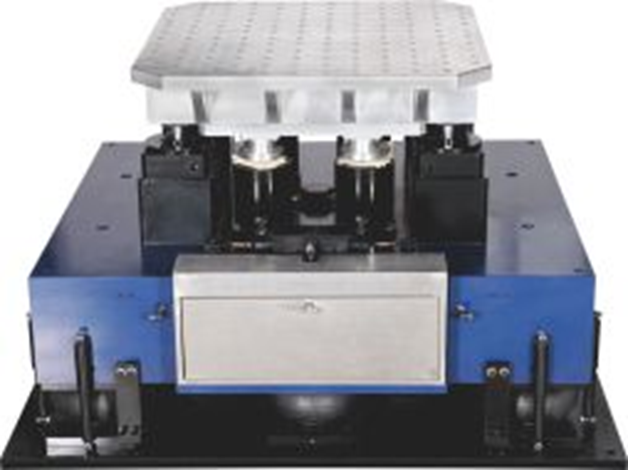

HAIS 系列大能量沖擊試驗臺

HAIS系列大能量沖擊試驗臺是專門用于電池模組及系統進行機械沖擊測試的試驗設備，電池模組機械沖擊所要求的最大沖擊能量是普通沖擊設備最大能量的2-3倍，最大相當于自由跌落高度9米左右的勢能。該系列沖擊臺沖擊能量大，總體高度適中，負載能力強，操作維護比較方便。

詢價

產品特點

專利號：202020166992.6
專利號：202020166980.3
專利號：202020167120.1
專利號：202020167133.9
采用全氣壓驅動，無污染，是真正的綠色、防爆、環保產品，設備整體結構緊湊、使用成本低、可靠性高、維護便利；
通過控制臺面上升高度和加壓壓力的大小來控制沖擊能量的大小，調節靈活方便，大大提高了沖擊試驗效率；
設備總體高度低，在很短的沖擊行程下，即可滿足大能量沖擊試驗的要求；
沖擊臺面由高強度航空鋁整體加工而成，具有非常高的強度和硬度特性以及良好的頻率響應特性；
采用大質量配重底座，臺面沖擊時勢能轉換成機械能的損失小，指標更高；
采用高強度鍍鉻導向軸，臺面升降和沖擊時與導向軸的摩擦力小，減少了沖擊時的高頻雜波，提高了沖擊指標，使得沖擊波形更平滑；
采用進口線性位移傳感器測量臺面提升高度，測量精度高于傳統的光電傳感器，使沖擊重復性更好；
沖擊臺臺面四周無導向軸阻礙，便于安裝試件。

技術參數

型號		HAIS600	HAIS800	HAIS1000	HAIS1390	HAIS1200
臺面尺寸(mm X mm)		600X600	800X800	1000X1000	1300X900	1200X1200
臺面重量(Kg)		100	200	250	300	400
額定負載 (kg)		5-1000	10-500	10-300	10-300	10-300
脈沖寬度	半正弦波	2-90	3-90	6-90	6-90	6-90
最大速度變化量 (m/s)	半正弦波	20	20	20	19	18
典型指標	50g@6ms，25g@15ms，25g@10ms, 12g@20ms，60g@45ms，70g@45ms，90g@20ms， 140g@15.8ms, 150g@15ms，150g@20ms，155g@20ms
外形尺寸與重量
設備重量		6000	15000	16000	17000	20000
設備尺寸長X寬X高 (mm)		1350×1000×1350	2500×1800×1600	2600×1900×1700	2900×1900×1700	2800×2200×1800
使用環境
壓力(kg/cm2)		7-8	7-8	7-8	7-8	7-8
沖擊時需要的流量(m3/minute)		1.6x2	1.6x2	1.6x2	1.6x2	1.6x2
