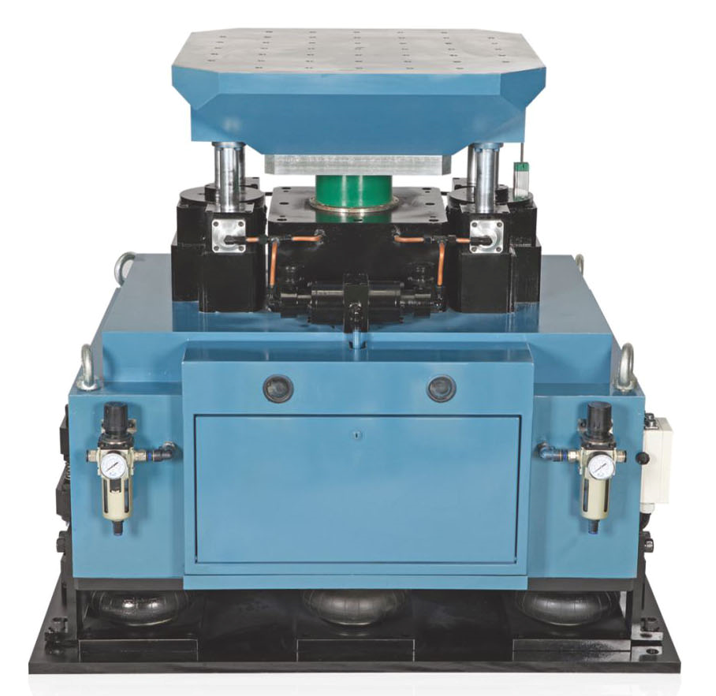

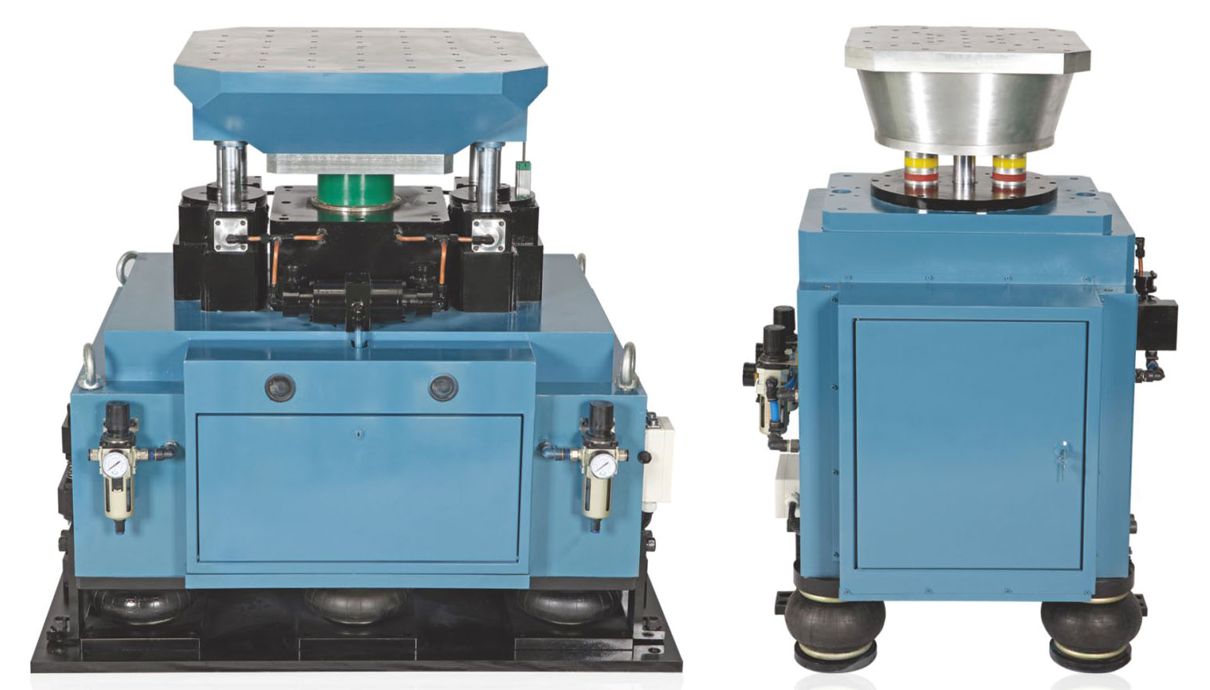

AIS 系列氣動沖擊試驗臺

AIS 系列氣動沖擊試驗臺，是一種設計新穎、自動化程度高、操作簡便、可靠性高的沖擊、碰撞試驗設備?？捎脕?lái)進行常規的半正弦波、后峰鋸齒波、梯形波等沖擊試驗。它用于實驗室模擬產品在實際使用中，承受沖擊破壞的能力，以此來評定產品對沖擊環境的適應性，并通過試驗數據，優化產品結構強度。正確評定產品的抗沖擊能力，可有效地提高產品使用的可靠性。

詢價

產品特點

專利號：201510354205.4
專利號：201610310963.0
專利號：201610310961.1
專利號：201610310855.3
專利號：201620424090.1
專利號：201620426098.1
專利號：201620426505.9
專利號：201620426504.4
專利號：201520461203.0

沖擊臺面

沖擊臺面采用高強度航空鋁，具有優異的強度和均勻性。臺面由導向軸定位，阻止臺面其他方向上的旋轉或偏移。

沖擊、碰撞兩用臺

AIS 系統既可以做沖擊試驗，也可以做碰撞試驗。沖擊與碰撞功能的切換完全由計算機軟件設置控制。
碰撞頻次高、能量大、免地基　　AIS 系統具有高性能的碰撞功能，最大自由跌落高度可達550mm，在40mm自由跌落高度時，最大碰撞頻次高達120次/分。由于AIS系統具有減震氣囊及阻尼裝置，可以免去專用地基。

沖擊能量大

　　AIS 系統采用了先導式雙向加壓高頻高速氣缸，使得沖擊試驗可以在500mm的短距離內達到自由落體2200mm的沖擊速度。最高能達到12m/s的沖擊速度變化量。

小加速度碰撞波形好，重復性高

　　AIS 系統最小碰撞加速度可低至30m/s2，傳統的碰撞臺只能做到50m/s2。

非標產品設計能力強

　　AIS 沖擊系統具有很強的指標拓展性，公司技術部門可承接高頻次、高能量的非標沖擊試驗系統的設計，可根據用戶對臺面尺寸、負載重量、沖擊加速度、脈沖寬度、頻次等要求做最優化設計。有能力滿足用戶特殊要求。

1.1沖擊臺面

沖擊臺面采用高強度航空鋁，具有優異的強度和均勻性。臺面由導向軸定位，阻止臺面其他方向上的旋轉或偏移。

1.2精密導軸

　　鍍烙高精密導向軸及低摩擦高質量滑動軸承的采用，大大延長使用壽命。導向軸上裝有安全鎖定裝置，方便更換波形發生器及安裝樣品，并確保這些過程的安全性。

1.3防二次沖擊制動剎閘裝置　　

AIS 制動剎閘裝置使用氣推液增壓器瞬間動作，在極短的反應時間內夾持并鎖定沖擊臺面，確保沖擊臺面不產生二次沖擊。

1.4臺面升降系統

　　先導式高頻氣缸升降系統通過精密的位移傳感器準確平穩地進行不間斷的上下運動，達到?jīng)_擊的準確性和重復性要求。

1.5減震緩沖座

　　沖擊減震座提供沖擊緩沖作用，緩沖座兩邊配有雙向阻尼裝置，大位移空氣墊可最大限度的減少?zèng)_擊瞬間對實驗室地面的沖擊作用。

1.6波形發生器

　　波形發生器用于產生半正弦波、梯形波、后峰鋸齒波，通過更換不同的波形發生器可產生不同的沖擊波形。

1.7沖擊控制系統

ASK01 是基于windows操作系統的沖擊控制系統，友好的控制界面與MIS02測量系統相結合使用，實現氣動沖擊臺全自動測試。

技術參數

型號		AIS400	AIS500	AIS600	AIS700	AIS800	AIS1000	AIS 1200
沖擊測試指標
臺面尺寸(mm X mm)		400	500	600	700	800	1000	1200
臺面重量(Kg)		70	115	165	205	290	470	645
額定負載 (kg)		50	100	200	300	500	600	800
沖擊量級(g)	半正弦波	10-1500	10-1500	10-900	10-600	10-500	10-350	10-300
	梯形波	15-100				15-60	15-50	15-30
	后峰鋸齒波	15-100
脈寬 (ms)	半正弦波	0.8-40	1-40	1.2-40	2-40	3-40	3.5-40	4-40
	梯形波	6-25
	后峰鋸齒波	6-20
沖擊距離 (mm)		0-520				0-550
空載時最大速度變化量 (m/s)		12	11.8	9.2	8.6	8.2	7.8	7.6
額定負載時最大速度變化量 (m/s)		8.8	8.6	6.7	6.3	5.9	5.6	5.5
碰撞測試指標
碰撞波形		半正弦波
加速度		4-200	3-150	3-120	3-100	4-80	5-80	5-60
脈寬 (ms)		1.5-30	2-30	3-30		4-30	5-30	5-30
跌落距離 (mm)		0-200
空載碰撞頻次 (次/分)		1-110		1-100		1-80	1-70	1-60
額定負載時碰撞頻次(次/分)		1-90		1-80		1-60
空載時最大速度變化量 (m/s)		3.8	3.8	3.6	3.2	3	2.6	2.4
額定負載時最大速度變化量 (m/s)		3.2	3.2	3.1	2.7	2.5	2.1	1.9
臺體尺寸和重量
臺體重量		2300	2950	3500	4000	4500	7000	12500
臺體尺寸 LXDXH (mm)		740X730X1120	740X730X1120	800X840X1200	1340X950X1090	1400X1100X1160	1650X1300X1250	2100X1720X1300
使用環境
氣壓 (kg/cm2)		7-8
單做沖擊所需氣壓(m3/分鐘)		0.8		1.6				2.0
做碰撞試驗所需氣壓(m3/分鐘)		1.6	2.0		3.2		4.0	4.0
做碰撞試驗是否需儲氣罐		無需	無需	無需	需要一個3m³儲氣罐
使用功率(kVA)	臺體	2	2	2	2	2	2	2
	空壓機	11	15	15	22	22	30	30
溫度范圍		0℃-40℃
濕度范圍		≤90% (25℃) 不結露
配ASK01沖擊控制儀和MIS02沖擊測量?jī)x
ASK01 + MIS02		沖擊、碰撞試驗控制和測量功能并打印試驗報告
滿足標準
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810).
