• 專利號:201520438945.1
• 專利號:201510354205.4

水平?jīng)_擊主機

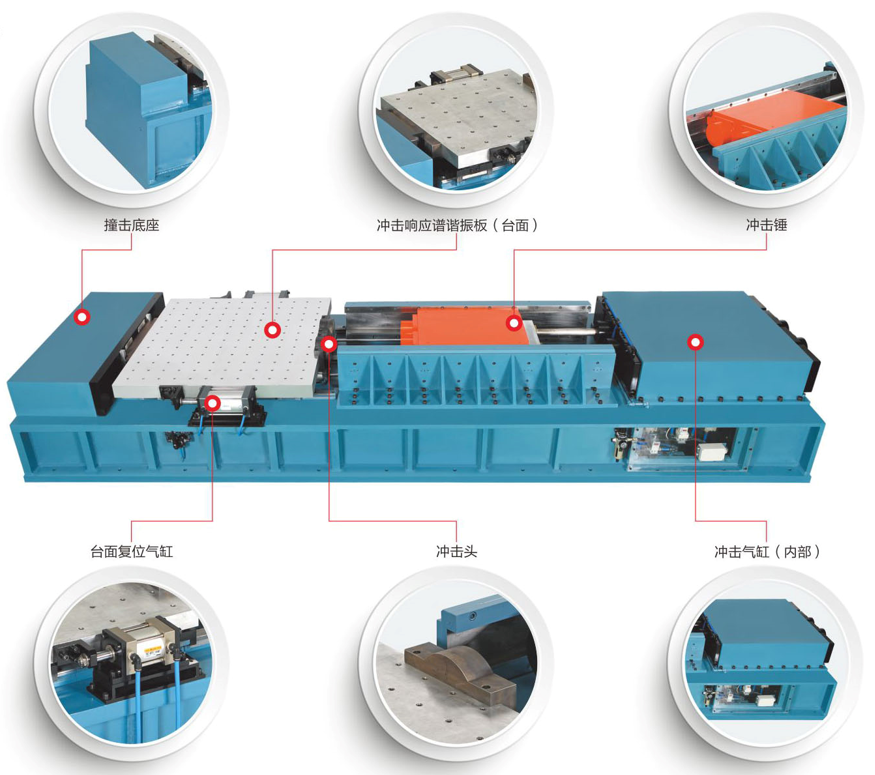

• 水平?jīng)_擊主機主要由：沖擊響應譜諧振板（臺面）、沖擊錘、沖擊氣缸、緩沖墊、制動剎閘裝置和基座等組成。

沖擊響應譜諧振板（臺面）

• 諧振臺面采用高強度航空鋁壓鑄板，具有優異的強度和均勻性。諧振臺面由進口水平導軌導向，并通過減振材料與導軌聯接。一方面保證臺面流暢防止臺面旋轉或偏位，另一方向保證臺面的頻率響應。

沖擊錘

• 沖擊錘通過水平導軌安裝在水平?jīng)_擊面上，經沖擊氣缸推動,高速撞擊沖擊響應譜諧振板，并通過復位氣缸進行復位操作。

沖擊氣缸

• 沖擊氣缸主要產生水平?jīng)_擊推力，可雙向運動。沖擊氣缸公司已報專利，具有加速快，能量大等特點，并且可靠性極高。

HSRS與傳統的擺錘式相比有以下優勢：

安全、防爆、綠色環保節能

• HSRS系列氣動水平?jīng)_擊響應譜試驗機是國際上技術先進的高能量氣體推動水平?jīng)_擊響應譜試驗設備，采用先導式高頻高速氣缸在水平方向加壓沖擊，給沖擊錘提供充足的沖擊能量，是真正的安全，防爆，綠色環保節能產品。
• 傳統的擺錘式?jīng)_擊響應譜試驗臺，為了產生較大的能量，需要增大擺錘的質量和擺錘的搖擺半徑，不僅減速電機和離合器功率消耗大，并且占用較大的空間位置，還需要特別的安全防護。

沖擊響應譜譜形調整簡單

• 沖擊響應譜要求沖擊錘在絕對水平方向打擊響應板，由于擺錘式?jīng)_擊響應譜結構的局限，要求緩沖墊總厚度尺寸要保持一致，給擺錘式?jīng)_擊響應譜調譜形帶來了困難。HSRS氣動沖擊響應譜試驗臺在水平方向沖擊，對緩沖墊的總厚度無要求，調整方便。由于沖擊能量大，并且氣壓連續可調，調譜形變得相當簡單。公司提供各種彈性模量的緩沖墊能保證沖擊響應譜達到軍標要求。

沖擊能量大

• HSRS系列氣動水平?jīng)_擊響應譜試驗機，采用氣動沖擊錘在水平方向沖擊，沖擊能量比傳統的擺錘式沖擊臺大很多，一般擺錘式的擺臂半徑為1.5m左右，在擺角最大時，水平中心打擊面方向打擊速度小于6m/s，氣動沖擊錘最大的打擊速度達到9m/s（7kg/cm2氣壓時）。沖擊能量是擺錘式的3-4倍，可以打擊更厚的沖擊響應板，激勵更大的沖擊響應譜峰值。HSRS最大沖擊響應譜值（Q=10）可達12000g。能夠滿足軍標要求。

可靠性高

• HSRS采用氣動錘在水平方向上直接對中打擊方式，避免了擺錘式打擊方式需反復對中打擊中心面位置的問題。對擺錘式?jīng)_擊臺來說，如果對中面稍有調整不好，輕則導致響應譜譜形不好，重則可能打壞沖擊臺面的導向系統。
• 擺錘式響應譜試驗機大多采用電磁式離合器吸擺錘軸來防止擺錘二次沖擊，離合器承受沖擊載荷大，容易損壞或磨損，HSRS不存在此問題。
