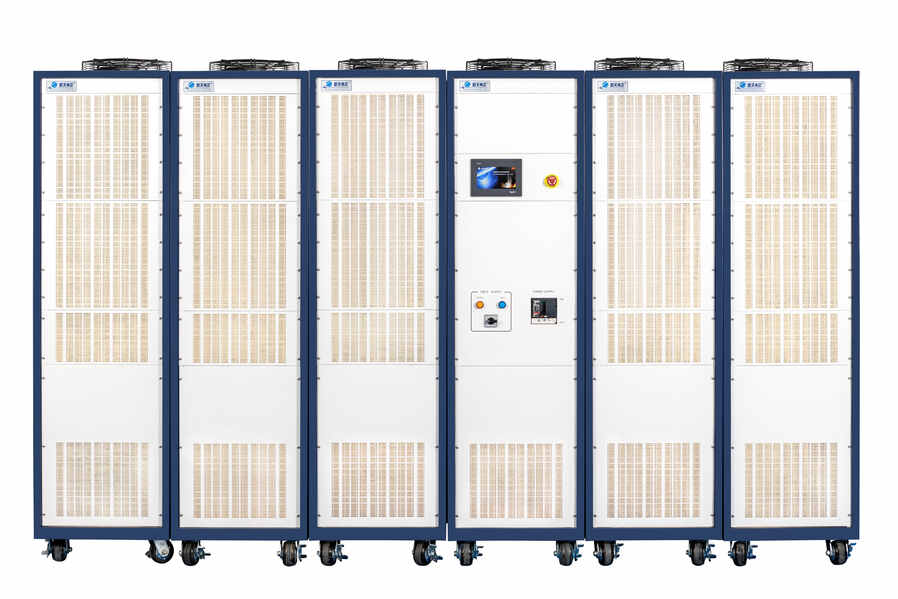

IPA系列智能開關功率功放器

振動臺系統已全面使用高效的“IPA系列”類功率放大器。IPA系列功率放大器采用集成硬件FPGA編程陣列，可編程控制器PLC，可觸摸人機交互實時操作顯示系統三大部分組成。功率放大器系統由EMI電磁屏蔽控制、三相電整流輸出、PLC控制、液晶觸摸屏操作顯示、直流勵磁輸出、功率放大器模塊等組成。采用風冷散熱，并聯式的模塊設計結構可以配套到1200kVA的功率輸出。采用緊湊型設計，使得每個功放柜最大可以輸出功率240kVA，具有遠程控制功能，允許從外部實現對功率放大器、振動臺進行控制、監控。IPA系列功率放大器直接耦合到振動臺，它可以替換以前的水冷或效率不高的功率放大器。

詢價

產品特點

??????

產品特點

高可靠性：采用施耐德（法國）PLC（可編程控制器）及觸摸顯示屏；
全數字化控制：采用數字增益電位器，系統狀況全數字化監控，并在液晶屏上顯示、PLC內存中保存；
系統前期故障判斷：通過經驗數據與當前運行狀態數據比較作為前期故障診斷及當前故障診斷；
節能控制：根據系統負載情況，用戶可通過調節勵磁電流，冷卻單元功率來實現節能運行；
數據交換：前置控制器具有網絡借口，可與振動控制儀、其他試驗設備進行數據交換；
遠程控制、診斷：通過網絡對振動臺進行遠程控制、診斷；
遙控面板：通過網線將前置控制器顯示屏與遙控面板顯示屏相聯，實現二者相同的功能，真正實現遠程遙控。
保護功能：電網過壓、電網欠壓、電網缺相、邏輯故障、功率模塊保護 、功率模塊溫度、輸出過流、輸出過壓、驅動電源、臺體位移、臺體溫度、外部連鎖等保護電路，任何故障發生時，關閉輸出，同時聲光報警。
實現動態可變勵磁控制，節能概念。
勵磁輸出電流10%-100%根據設置連續可調，
勵磁線圈不受電流沖擊，自帶短路，過載，過壓保護。
自帶短路，過載，過壓保護。
可增加水冷柜數據頁面，更好的實時監控整個系統。
可增加試驗類型選擇（正弦，隨機，沖擊），能更精確保護系統。
可增加遠程遙控面板。
可增加上位機控制。
可增加密碼保護。

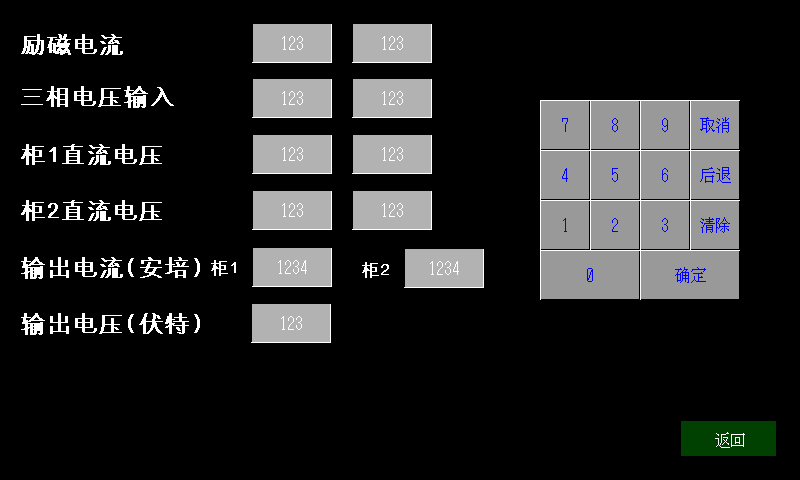

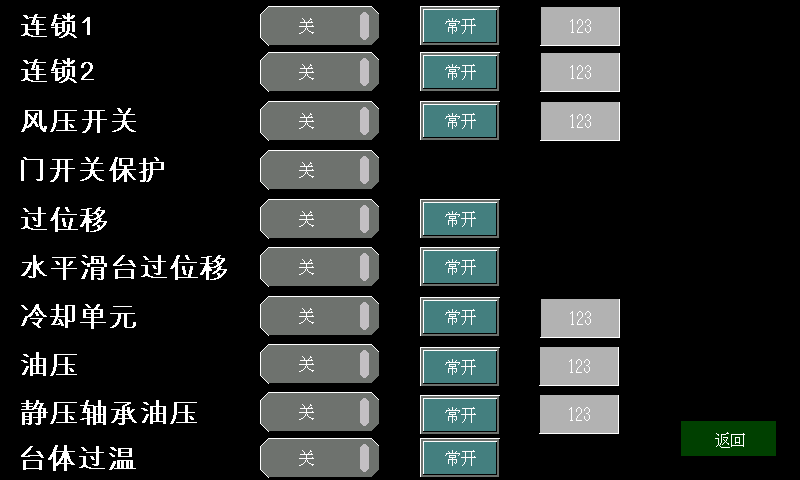

控制系統界面

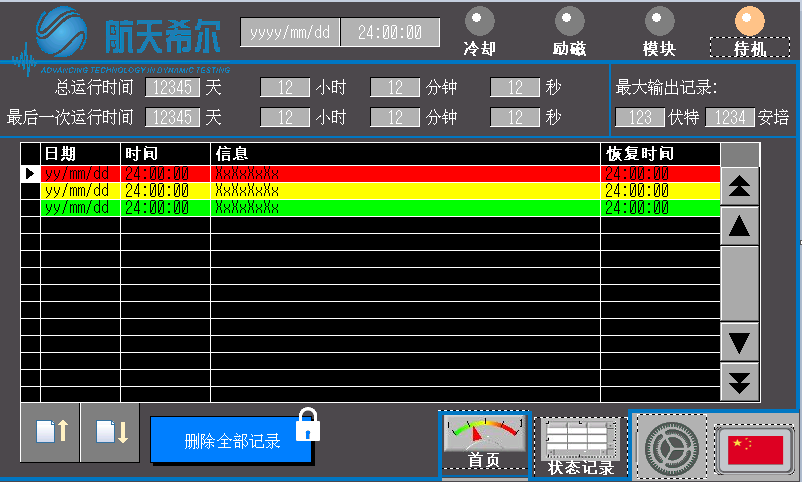

系統狀況全數字化監控	系統狀態查詢區

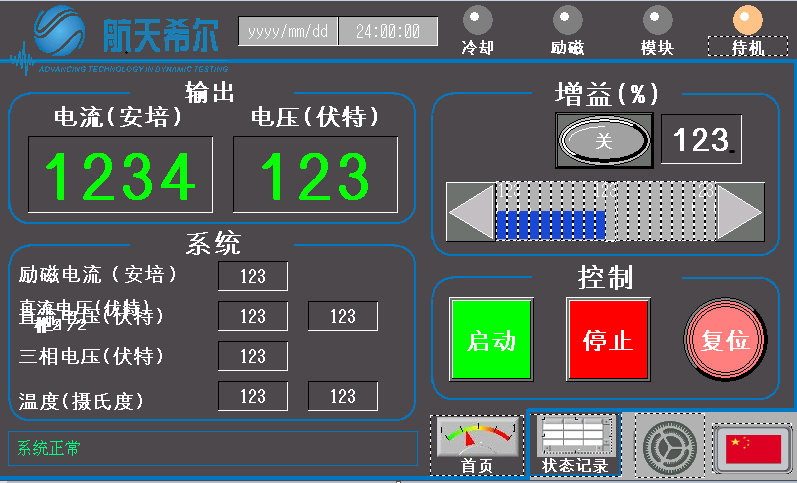

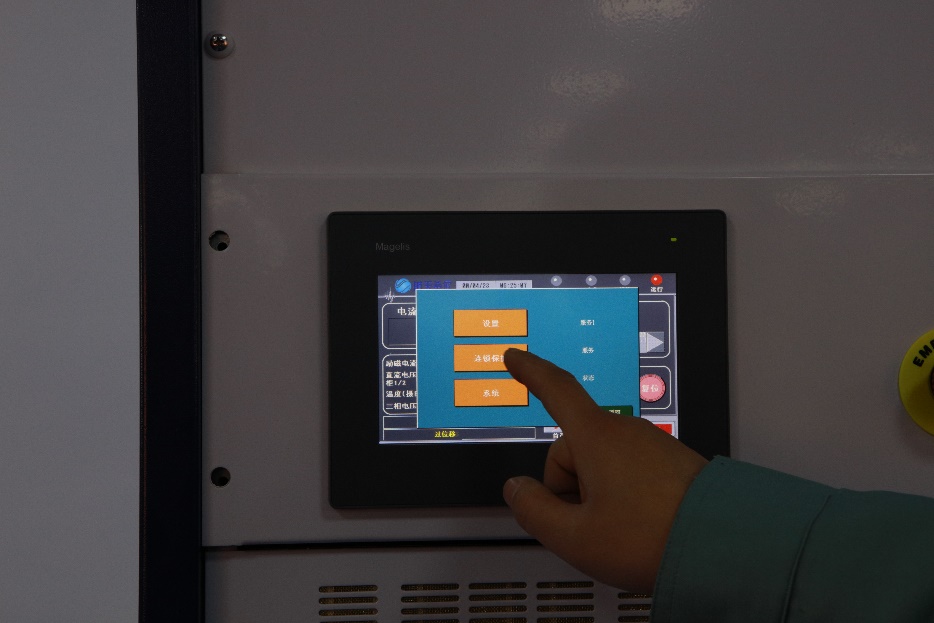

人機交互界面操作順序c	可觸摸屏人機交互顯示1

可觸摸屏人機交互顯示2	可觸摸屏人機交互顯示3

可觸摸屏人機交互顯示4	可觸摸屏人機交互顯示5

技術參數

功率范圍：30~1200KVA
單模塊最大輸出功率：30~60KVA
額定輸出電壓：120~320Vrms	輸出電流波峰系數：≥3
滿功率帶寬：20~3000HZ	開關頻率：150KHZ
采用均流技術：電子自動均流技術，并聯均流不平衡度≦1%	頻率范圍：0-5000HZ
冷卻方式：風冷	信噪比：≥70dB
